เครื่องชาร์จแบบออนบอร์ดคืออะไร และทำงานอย่างไรในรถยนต์ไฟฟ้า

หนึ่งOแท่นชาร์จ n-Board (OBC)เป็นส่วนประกอบสำคัญภายในรถยนต์ไฟฟ้า (EV) ที่แปลงไฟ AC จากกริดเป็นไฟ DC เพื่อชาร์จแบตเตอรี่ได้อย่างปลอดภัย คู่มือเชิงลึกนี้จะอธิบายว่าที่ชาร์จแบบออนบอร์ดคืออะไร วิธีการทำงาน ส่วนประกอบที่สำคัญ อัตรากำลัง มาตรฐานการชาร์จ และวิธีการเลือกโซลูชันที่เหมาะสมสำหรับแพลตฟอร์ม EV ของคุณ จากแนวทางปฏิบัติในอุตสาหกรรมและข้อมูลเชิงลึกทางเทคนิค บทความนี้ยังเน้นย้ำว่าผู้ผลิตชอบอย่างไรจ้าวเฟิงกำลังพัฒนาเทคโนโลยีเครื่องชาร์จในตัวเพื่อประสิทธิภาพ ความปลอดภัย และการบูรณาการการชาร์จอัจฉริยะที่สูงขึ้น

สารบัญ

• 1. เครื่องชาร์จออนบอร์ดคืออะไร?
• 2. เหตุใดเครื่องชาร์จแบบออนบอร์ดจึงมีความสำคัญในรถยนต์ไฟฟ้า
• 3. เครื่องชาร์จออนบอร์ดทำงานอย่างไร
• 4. ส่วนประกอบสำคัญของเครื่องชาร์จแบบออนบอร์ด
• 5. ระดับพลังงานและมาตรฐานของเครื่องชาร์จในตัว
• 6. เครื่องชาร์จแบบออนบอร์ดกับเครื่องชาร์จแบบนอกบอร์ด
• 7. ประสิทธิภาพ ความปลอดภัย และการจัดการความร้อน
• 8. การชาร์จอัจฉริยะและ OBC แบบสองทิศทาง
• 9. วิธีเลือกที่ชาร์จออนบอร์ดที่เหมาะสม
• 10. การใช้งานข้ามกลุ่ม EV
• คำถามที่พบบ่อย

1. เครื่องชาร์จออนบอร์ดคืออะไร?

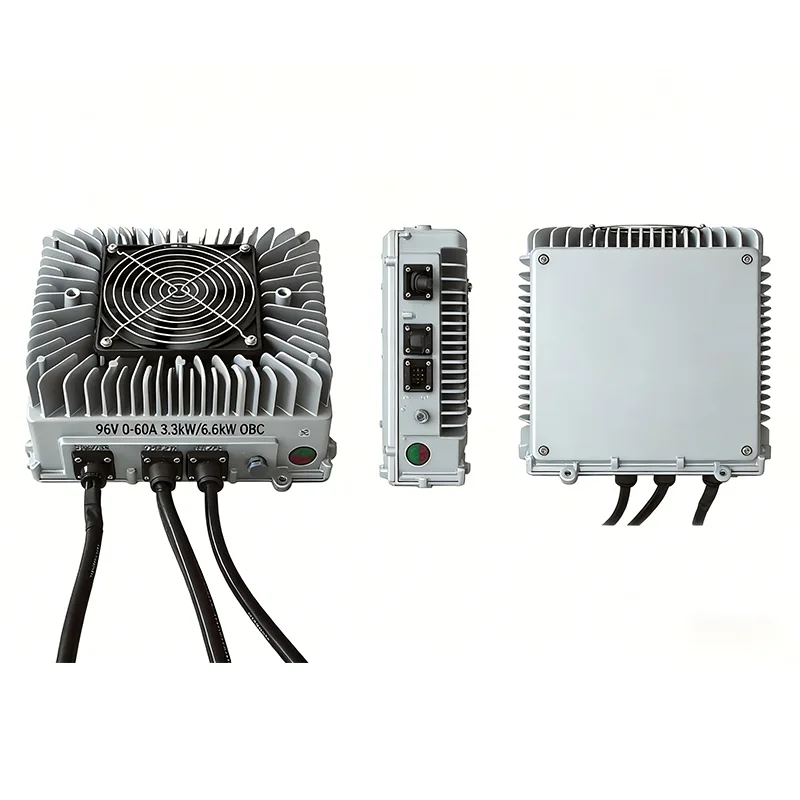

หนึ่งที่ชาร์จออนบอร์ดเป็นระบบอิเล็กทรอนิกส์กำลังแบบฝังที่ติดตั้งอยู่ภายในรถยนต์ไฟฟ้า หน้าที่หลักคือการแปลงไฟฟ้ากระแสสลับ (AC) จากแหล่งพลังงานภายนอกเป็นไฟฟ้ากระแสตรง (DC) ที่สามารถเก็บไว้ในชุดแบตเตอรี่ของรถยนต์ได้

ต่างจากเครื่องชาร์จแบบเร็วภายนอก เครื่องชาร์จในรถสามารถเดินทางไปกับยานพาหนะได้ ช่วยให้เจ้าของรถยนต์ไฟฟ้าสามารถชาร์จได้ทุกที่ที่มีปลั๊กไฟ AC หรือสถานีชาร์จ AC

2. เหตุใดเครื่องชาร์จแบบออนบอร์ดจึงมีความสำคัญในรถยนต์ไฟฟ้า

• เปิดใช้งานการชาร์จที่บ้านและที่ทำงาน
• มั่นใจในการชาร์จแบตเตอรี่ที่ปลอดภัยและควบคุมได้
• รองรับมาตรฐานการชาร์จระดับโลก
• ลดการพึ่งพาโครงสร้างพื้นฐานการชาร์จแบบเร็ว DC

หากไม่มีเครื่องชาร์จในตัว EV จะต้องพึ่งพาเครื่องชาร์จ DC นอกบอร์ดทั้งหมด ซึ่งจะจำกัดความสะดวกสบายและเพิ่มต้นทุนโครงสร้างพื้นฐาน

3. เครื่องชาร์จออนบอร์ดทำงานอย่างไร

การทำงานของเครื่องชาร์จออนบอร์ดเกี่ยวข้องกับหลายขั้นตอน:

1. อินพุตไฟฟ้ากระแสสลับ– จ่ายไฟจากโครงข่ายด้วยสายชาร์จ
2. การกรองอีเอ็มไอ– ระงับการรบกวนทางแม่เหล็กไฟฟ้า
3. การแก้ไขตัวประกอบกำลัง (PFC)– ปรับปรุงประสิทธิภาพของกริด
4. การแปลงเอซี-ดีซี- แปลงไฟ AC เป็น DC
5. ระเบียบ DC– ปรับแรงดัน/กระแสเพื่อความปลอดภัยของแบตเตอรี่

โซลูชั่นขั้นสูง เช่น โซลูชั่นที่พัฒนาโดยจ้าวเฟิงผสานรวมการควบคุมแบบดิจิทัลและการสื่อสารอัจฉริยะเพื่อเพิ่มประสิทธิภาพกระบวนการนี้

4. ส่วนประกอบสำคัญของเครื่องชาร์จแบบออนบอร์ด

5. ระดับพลังงานและมาตรฐานของเครื่องชาร์จในตัว

ที่ชาร์จในตัวจะแตกต่างกันไปตามระดับพลังงานโดยขึ้นอยู่กับประเภทของยานพาหนะ:

• 3.3 kW – EV ระดับเริ่มต้น
• 6.6 กิโลวัตต์ – รถยนต์นั่งส่วนบุคคลทั่วไป
• 11 kW – ยานพาหนะระดับพรีเมียมและฟลีท
• 22 kW – EV เชิงพาณิชย์และสมรรถนะ

พวกเขาปฏิบัติตามมาตรฐานเช่น:

• IEC 61851
• แซ่เจ1772
• กิกะไบต์/ที

6. เครื่องชาร์จแบบออนบอร์ดกับเครื่องชาร์จแบบนอกบอร์ด

7. ประสิทธิภาพ ความปลอดภัย และการจัดการความร้อน

ที่ชาร์จออนบอร์ดคุณภาพสูงมีประสิทธิภาพสูงกว่า 94% ซึ่งช่วยลดการสูญเสียพลังงานและการสร้างความร้อน คุณสมบัติด้านความปลอดภัย ได้แก่ :

• การป้องกันแรงดันไฟฟ้าเกิน
• ป้องกันกระแสเกิน
• การตรวจสอบการแยกตัว
• เซ็นเซอร์อุณหภูมิ

จ้าวเฟิง มุ่งเน้นอย่างมากในการออกแบบระบบระบายความร้อนเพื่อให้มั่นใจถึงอายุการใช้งานที่ยาวนานภายใต้สภาวะที่มีความต้องการสูง

8. การชาร์จอัจฉริยะและ OBC แบบสองทิศทาง

รองรับที่ชาร์จออนบอร์ดที่ทันสมัย:

• สามารถสื่อสารได้
• บูรณาการกริดอัจฉริยะ
• ยานพาหนะสู่กริด (V2G)
• ยานพาหนะต่อการโหลด (V2L)

คุณสมบัติเหล่านี้เปลี่ยน EV ให้เป็นสินทรัพย์พลังงานเคลื่อนที่

9. วิธีเลือกที่ชาร์จออนบอร์ดที่เหมาะสม

เมื่อเลือกที่ชาร์จแบบออนบอร์ด ให้พิจารณา:

• แรงดันและความจุของแบตเตอรี่
• เป้าหมายเวลาในการชาร์จ
• มาตรฐานกริดระดับภูมิภาค
• ข้อจำกัดด้านความร้อนและพื้นที่
• ความน่าเชื่อถือของซัพพลายเออร์

ทำงานร่วมกับผู้ผลิตที่มีประสบการณ์เช่นจ้าวเฟิงช่วยให้มั่นใจได้ถึงความสอดคล้อง ประสิทธิภาพ และความสามารถในการขยายขนาด

10. การใช้งานข้ามกลุ่ม EV

• รถยนต์ไฟฟ้าโดยสาร
• รถเมล์ไฟฟ้า
• มอเตอร์ไซค์ไฟฟ้า
• ยานพาหนะโลจิสติกส์และการส่งมอบ
• เครื่องจักรไฟฟ้าอุตสาหกรรม

คำถามที่พบบ่อย

ที่ชาร์จออนบอร์ดทำหน้าที่อะไร?

โดยจะแปลงไฟ AC จากกริดเป็นไฟ DC ซึ่งเหมาะสำหรับการชาร์จแบตเตอรี่ EV

เครื่องชาร์จออนบอร์ดที่มีกิโลวัตต์สูงกว่าจะดีกว่าเสมอไปหรือไม่?

ไม่จำเป็น. กำลังไฟฟ้าที่เหมาะสมที่สุดขึ้นอยู่กับขนาดของแบตเตอรี่ ความจุของโครงข่าย และการพิจารณาต้นทุน

ที่ชาร์จแบบออนบอร์ดสามารถรองรับการชาร์จแบบเร็วได้หรือไม่

รองรับการชาร์จ AC ที่เร็วขึ้น แต่ไม่สามารถจับคู่กับเครื่องชาร์จ DC แบบเร็วได้

ที่ชาร์จออนบอร์ดมีอายุการใช้งานนานเท่าใด?

ด้วยการออกแบบและการระบายความร้อนที่เหมาะสม เครื่องชาร์จแบบออนบอร์ดจึงมีอายุการใช้งานของยานพาหนะได้

บทสรุป

ที่ชาร์จในตัวเป็นรากฐานสำคัญของเทคโนโลยีรถยนต์ไฟฟ้า ซึ่งสร้างสมดุลระหว่างความสะดวกสบาย ความปลอดภัย และประสิทธิภาพ ในขณะที่การใช้ EV เพิ่มมากขึ้น นวัตกรรมจากบริษัทต่างๆ อย่างเช่นจ้าวเฟิงยังคงผลักดันขอบเขตของโซลูชันการชาร์จอัจฉริยะและประสิทธิภาพสูงต่อไป

หากคุณกำลังมองหาโซลูชันเครื่องชาร์จในตัวประสิทธิภาพสูงที่เชื่อถือได้ซึ่งปรับแต่งให้เหมาะกับแพลตฟอร์ม EV ของคุณติดต่อเราวันนี้เพื่อสำรวจวิธีที่เราสามารถสนับสนุนเป้าหมายการใช้พลังงานไฟฟ้าของคุณ
