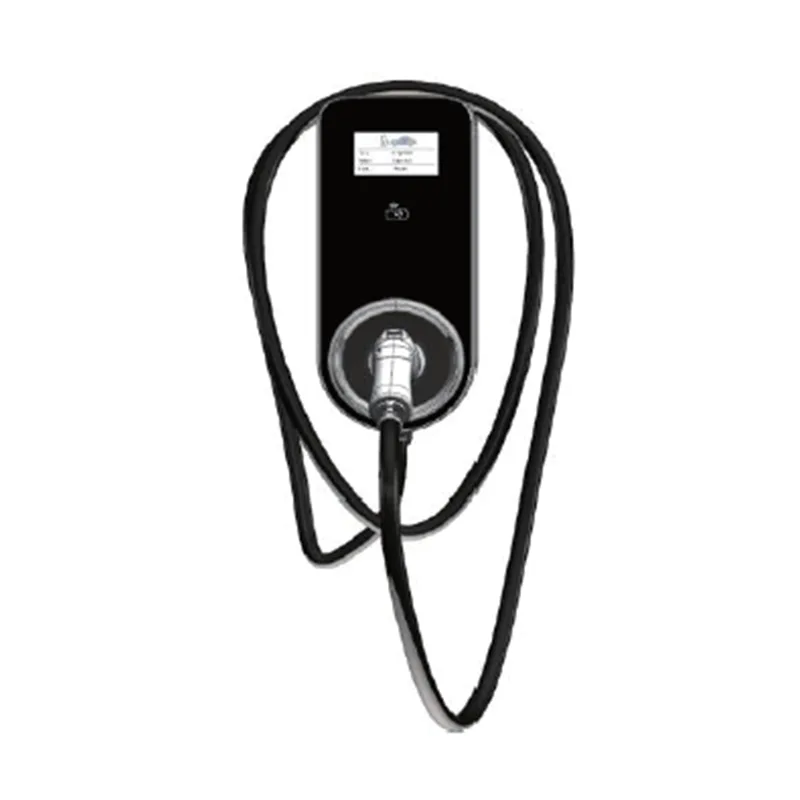

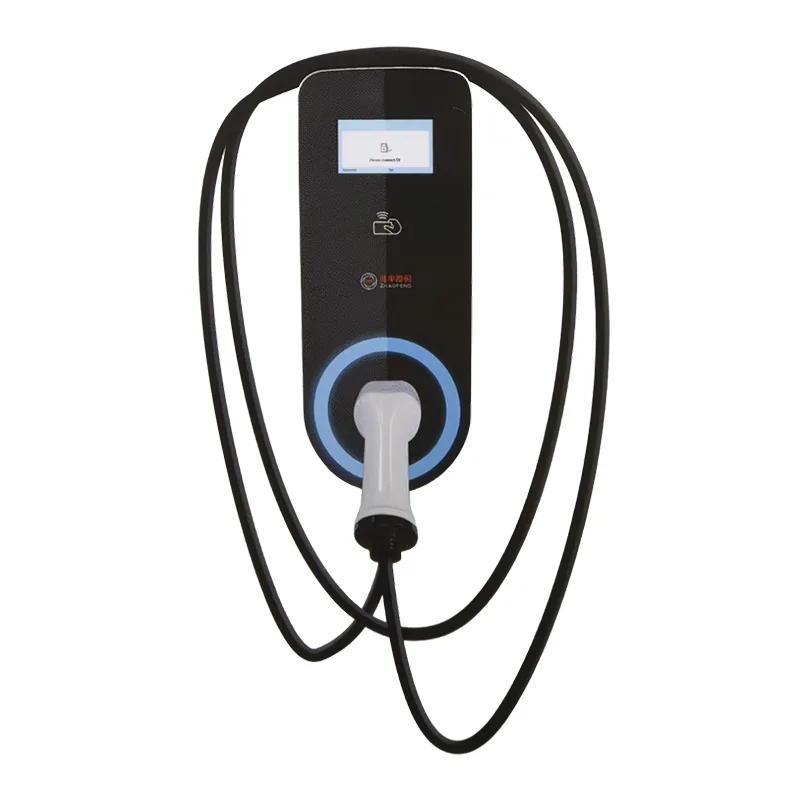

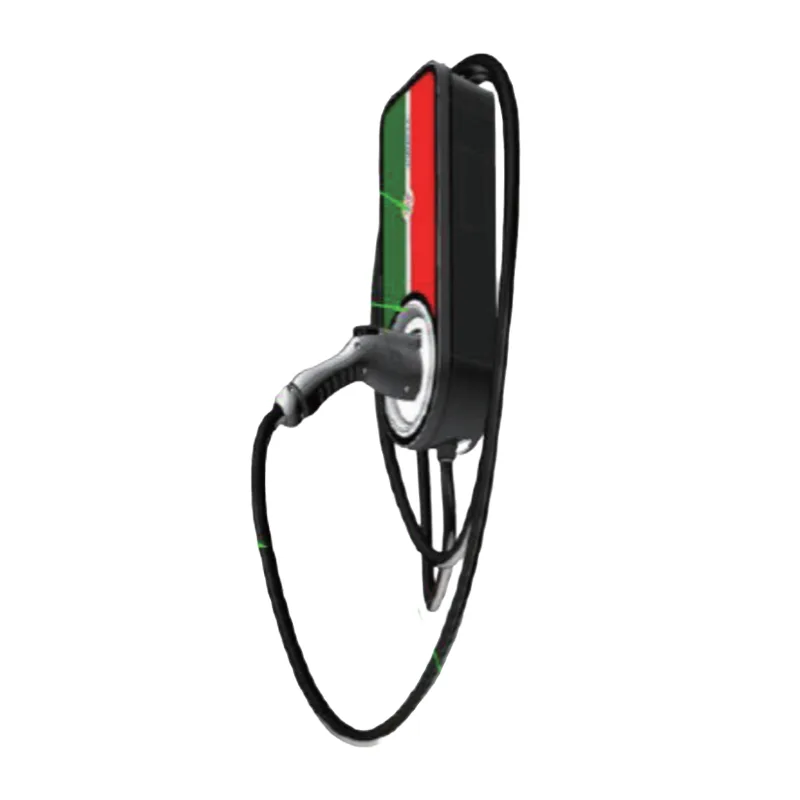

กองชาร์จ AC แบบติดผนัง 7KW

แท่นชาร์จ AC แบบติดผนังขนาด 7KW ของบริษัทของเราเป็นอุปกรณ์ชาร์จที่พัฒนาขึ้นเพื่อตอบสนองความต้องการการชาร์จของรถยนต์พลังงานใหม่ ซึ่งจะใช้ร่วมกับเครื่องชาร์จในรถยนต์ของยานพาหนะไฟฟ้าเพื่อให้บริการชาร์จสำหรับยานพาหนะไฟฟ้า ผลิตภัณฑ์นี้ติดตั้งง่าย ขนาดกะทัดรัด ใช้งานง่าย รูปลักษณ์ทันสมัย ​​การรูด/ชาร์จการ์ด รวดเร็วและมีประสิทธิภาพ ฟังก์ชั่นการป้องกันความปลอดภัยรอบด้านหลายแบบ (การป้องกันไฟฟ้าลัดวงจร, การป้องกันการรั่วไหล, การป้องกันหยุดฉุกเฉิน, กระแสเกิน, การป้องกันอุณหภูมิเกิน, การป้องกันแรงดันไฟฟ้าเกิน, การป้องกันฝุ่นและน้ำเกรด IP54, การป้องกันสายดิน) ตัดไฟโดยอัตโนมัติหลังจากการชาร์จ ปกป้องความปลอดภัยของยานพาหนะ

1. กระบวนการดำเนินการแบบพลักแอนด์เพลย์สำหรับเจ้าของแต่ละรายในการจอด ล็อครถ-ต่อปืนชาร์จ-เริ่มชาร์จ(ไฟกระพริบ) มาและเรียกเก็บเงินเมื่อคุณมา, ออกเมื่อทำเสร็จแล้ว, ไม่รู้สึกอะไรเลย

2. แถบเลื่อนเพื่อเริ่มกระบวนการดำเนินการ ◇ปลั๊กเจ้าของ - เจ้าของรูดบัตรอนุญาต - เริ่มชาร์จ (ไฟกระพริบ)

พารามิเตอร์ทางเทคนิค

คุณสมบัติของผลิตภัณฑ์

1) มาพร้อมหน้าจอแสดงผลขนาด 4.3 นิ้ว และไฟสถานะ LED ช่วยให้เห็นขั้นตอนการชาร์จได้ชัดเจน

2) สามารถสื่อสารออนไลน์ผ่านเครือข่าย Ethernet/4G ทำให้สามารถควบคุมและชำระเงินได้แบบเรียลไทม์

3) การป้องกันระบบที่ครอบคลุม: แรงดันไฟฟ้าเกิน, การป้องกันแรงดันตก, การป้องกันกระแสเกิน, การป้องกันไฟฟ้าลัดวงจร, การป้องกันการรั่วไหล, การป้องกันอุณหภูมิเกิน, การป้องกันฟ้าผ่า, ทำให้มั่นใจได้ถึงการทำงานของผลิตภัณฑ์ที่ปลอดภัยและเชื่อถือได้4) การจัดเก็บข้อมูลและการระบุข้อผิดพลาด

5) ฟังก์ชั่นการวัดและระบุกำลังไฟฟ้าที่แม่นยำ เพิ่มความมั่นใจให้กับผู้ใช้

6) โครงสร้างโดยรวมออกแบบให้กันฝนและฝุ่นได้ระดับการป้องกัน IP54 เหมาะสำหรับทั้งภายในและภายนอก

สภาพแวดล้อมและใช้กันอย่างแพร่หลายในสภาพแวดล้อมในประเทศและต่างประเทศ

7) ง่ายต่อการติดตั้งใช้งานและบำรุงรักษา

8) ปลอดภัยและป้องกันการโจรกรรม

ข้อกำหนดสภาพแวดล้อมการติดตั้ง

1) เสาชาร์จนี้เป็นเสาชาร์จสากลในร่มและกลางแจ้งซึ่งตรงตามระดับการป้องกัน IP54 และสามารถติดตั้งกลางแจ้งได้

2) โปรดตรวจสอบให้แน่ใจว่าอุณหภูมิแวดล้อมอยู่ในช่วง -30°C~ 50°C

3) สถานที่ติดตั้งต้องสูงเกิน 2,000 เมตร

4) จะต้องไม่มีการสั่นสะเทือนอย่างรุนแรงหรือวัตถุไวไฟและระเบิดใกล้สถานที่ติดตั้ง

5) สถานที่ตั้งต้องไม่อยู่ในพื้นที่ราบหรือบริเวณที่น้ำขังได้ง่าย

6) การติดตั้งเสาเข็มต้องมีผนังรองรับ หากมีส่วนรองรับผนังขอแนะนำให้ใช้เสาพื้นพิเศษสำหรับติดตั้งและยึด

7) เมื่อติดตั้งเสาเข็ม ต้องแน่ใจว่าเสาเข็มอยู่ในแนวตั้ง และรักษาข้อมูลอ้างอิงความสูงของเสาเข็มชาร์จจากพื้นดิน (1.3-1.5 เมตร) ไว้

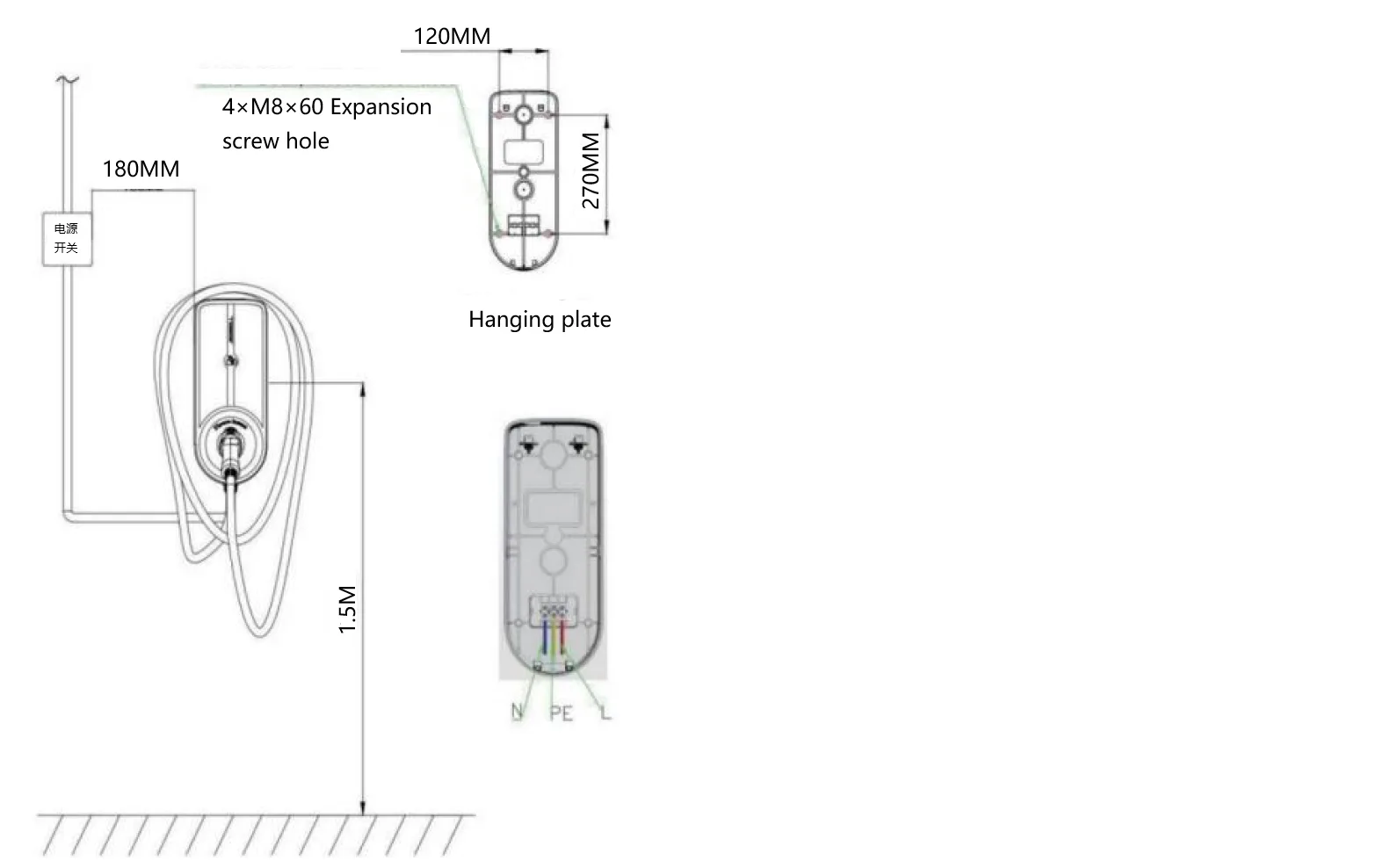

วิธีการติดตั้ง

1) ข้อมูลอ้างอิงความสูงของเสาชาร์จจากพื้นดิน (1.3-1.5 เมตร)2) ทำเครื่องหมายตำแหน่งของรูยึดบนแผ่นหลังบนผนังตามตำแหน่งของรูยึดบนแผ่นหลัง

ใช้สว่านกระแทกเพื่อเจาะ (Φ8*65) จากนั้นใส่ท่อขยายพลาสติก M8*60

และขันสกรูให้แน่นผ่านแผ่นแขวน

3) อุปกรณ์ที่ติดตั้งสายอินพุตจากโรงงาน หากต้องการขยายความยาวของสายอินพุต

โปรดขยายการเชื่อมต่อตามวิธีสายเคเบิลที่ถูกต้องตามการระบุสายไฟเชื่อมต่อสายเคเบิลสามเส้น (สายไฟ L, เส้นศูนย์ N, สายดิน PE) เข้ากับบอร์ดเทอร์มินัล

และเดินสายไฟให้เรียบร้อย (เนื่องจากกระแสไฟฟ้าของอุปกรณ์มีขนาดใหญ่ ส่วนขยายจึงควรรับประกันการเชื่อมต่อที่เชื่อถือได้)

4) เพื่อป้องกันความเสี่ยงจากไฟฟ้าช็อต อุปกรณ์ควรตรวจสอบให้แน่ใจว่าสายกราวด์อินพุตได้รับการแก้ไขอย่างแน่นหนา
